Unità di potenza pneumoidrauliche
KRATOSPACK: una garanzia di qualità
Una nuova linea di unità pneumoidrauliche di potenza, progettate e prodotte interamente presso la sede italiana, per le applicazioni dove è richiesta una elevata forza di spinta ed una elevata velocità di posizionamento.
Le caratteristiche progettuali, radicate in oltre trent’anni di esperienza, sono la sintesi di due tecniche applicate: L’azionamento pneumatico nella fase di avvicinamento al pezzo e di ritorno in posizione di riposo e la moltiplicazione idraulica della forza nella fase di lavoro.
HLU - HLX
Cilindro pneumatico e moltiplicatore idraulico montati coassialmente
HPU - HPX
Cilindro pneumatico e moltiplicatore idraulico montati parallelamente
HRU - HRX
Cilindro pneumatico e moltiplicatore idraulico montati parallelamente
Le varianti
V - Valvola limitatrice della corsa di lavoro
Sulle unità pneumoidrauliche di potenza serie H – KRATOSPACK, ad eccezione della serie HRU-HRX, è possibile montare la valvola limitatrice della corsa. Agendo su un nonio posto esternamente all’unità, l’utilizzatore limita la corsa di lavoro dello stelo in uscita.
La valvola proporziona la quantità d’olio all’interno del serbatoio modificando la corsa dello stelo con estrema precisione.
L’utilizzatore può dunque affinare la corsa di lavoro in base alle caratteristiche del pezzo in lavorazione. La regolazione standard della valvola limitatrice è 0÷15 mm.
Lo staff tecnico-commerciale BONESI PNEUMATIK è disponibile per analizzare le differenti esigenze del cliente
A - Gruppo antirotazione
Il gruppo antirotazione disponibile per le unità pneumoidrauliche di potenza serie H – KRATOSPACK elimina la rotazione dello stelo durante la corsa di avvicinamento e di lavoro.
L’impiego di questo elemento meccanico è indicato quando l’accessorio montato sullo stelo necessita di mantenere lo stesso orientamento durante i cicli di lavoro.
E | L | C | F - Gruppo cella di carico
La cella di carico è un elemento indispensabile quando si ha necessità di un feedback del ciclo di lavoro impostato sull’unità di potenza.
Abbinando la cella di carico ad un controller di processo l’utilizzatore può impostare sul dispositivo di controllo la curva di lavoro in base alle specifiche del pezzo. Al termine del ciclo, il dispositivo indicherà se i parametri impostati sono stati rispettati (pezzo conforme) oppure quali parametri hanno superato il limite di tolleranza (pezzo non conforme). Differenti celle di carico e dispositivi di controllo sono disponibili per coprire le esigenze del cliente. Standard, abbinata alla cella di carico, l’unità viene fornita con dispositivo antirotazione. Lo staff tecnico-commerciale BONESI PNEUMATIK è disponibile per analizzare le differenti esigenze del cliente.
C | M | R - Codoli e mozzi portastampi
Il montaggio degli accessori sulle unità pneumoidrauliche di potenza serie H – KRATOSPACK, può avvenire mediante l’utilizzo del foro filettato metrico presente sullo stelo oppure mediante accessori adeguatamente proporzionati per l’unità.
Gli accessori standard disponibili proposti da BONESI PNEUMATIK sono:
- Codolo maschio
- Codolo e mozzo portastampi
- Portastampi radiale
Lo staff tecnico commerciale BONESI PNEUMATIK è disponibile per analizzare le differenti esigenze del cliente.
F - Flangia anteriore di fissaggio
Standard le unità pneumoidrauliche di potenza serie H – KRATOSPACK vengono fornite con tiranti anteriori sporgenti che consentono di fissare l’unità direttamente sulla struttura costruita dal cliente.
Diversamente, è possibile dotare l’unità di una flanga anteriore di interfaccia.
Lo staff tecnico commerciale BONESI PNEUMATIK è disponibile per analizzare le differenti esigenze del cliente.
Applicazioni
Le caratteristiche costruttive uniche, rendono le unità di potenza della serie H – KRATOSPACK particolarmente indicate nell’automazione industriale per realizzare molteplici lavori, quali: bloccare, rivettare, piegare, marcare, pressare, tranciare, punzonare, imbutire, ricalcare, assemblare, cianfrinare, bordare, clinciare…
Uno dei principali elementi che distinguono le unità di potenza della serie H – KRATOSPACK è l’assenza di qualsiasi restrizione alla posizione di montaggio.
RIVETTARE E CLINCIARE
PUNZONARE E MARCARE
TRANCIARE E FUSTELLARE
IMBUTIRE, PIEGARE E PRESSARE
Principali fasi di funzionamento

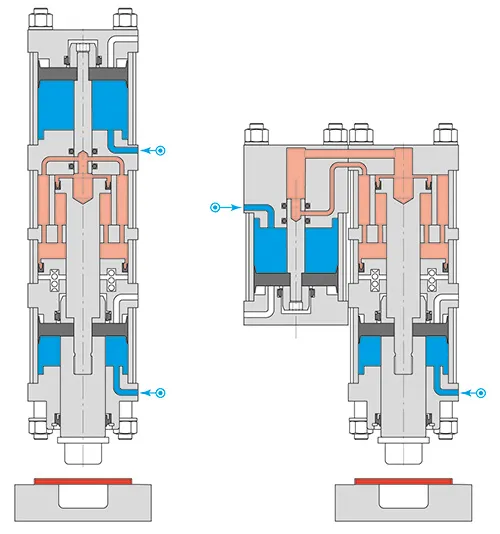

1 - Fase di riposo
Durante la fase di riposo lo stelo dell’unità viene tenuto in posizione dall’azione pneumatica nelle camere di avvicinamento e di lavoro.
In questa fase il pezzo in lavorazione viene posto sotto l’unità nell’area di lavoro.

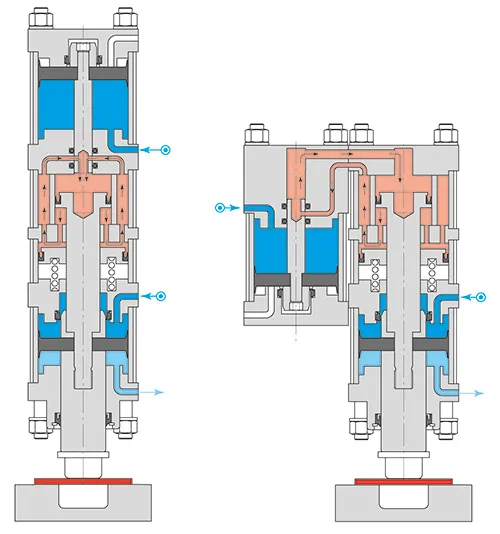

2 - Fase di avvicinamento rapido
Nella fase di avvicinamento rapido lo stelo viene portato a contatto col pezzo mediante l’alimentazione pneumatica. L’olio all’interno dell’unità circola liberamente (a bassa pressione). Generalmente in questa fase il pezzo in lavorazione non subisce deformazioni permanenti.

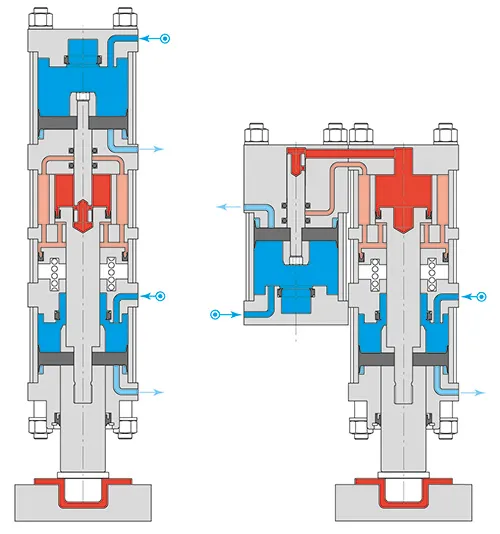

3 - Fase di lavoro
Durante la fase di lavoro viene intensificata la forza mediante l’inserimento dello stelo moltiplicatore e susseguente chiusura della camera ad alta pressione dell’olio. L’olio non è più libero di circolare scaricando direttamente tutta la forza sul pezzo. In questa fase il pezzo in lavorazione subisce la deformazione permanente.

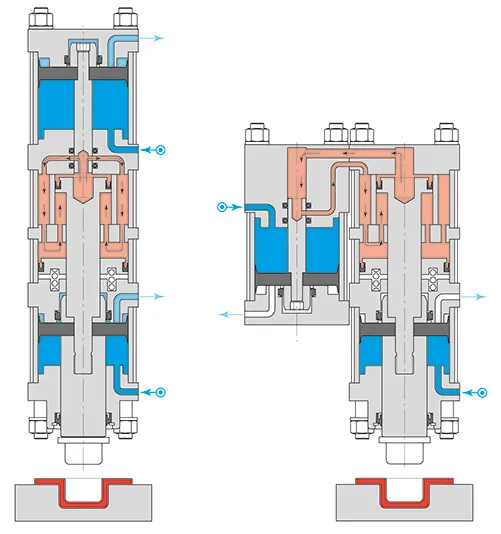

4 - Fase di rientro rapido
Terminata la lavorazione, la fase di rientro rapido dissipa la forza esercitata ed attiva le valvole che riportano lo stelo nella posizione iniziale. Le ultime fasi della corsa di rientro vedono l’azione del deceleratore pneumatico.
In questa fase il pezzo in lavorazione può essere manipolato concludendo il ciclo di lavoro.
